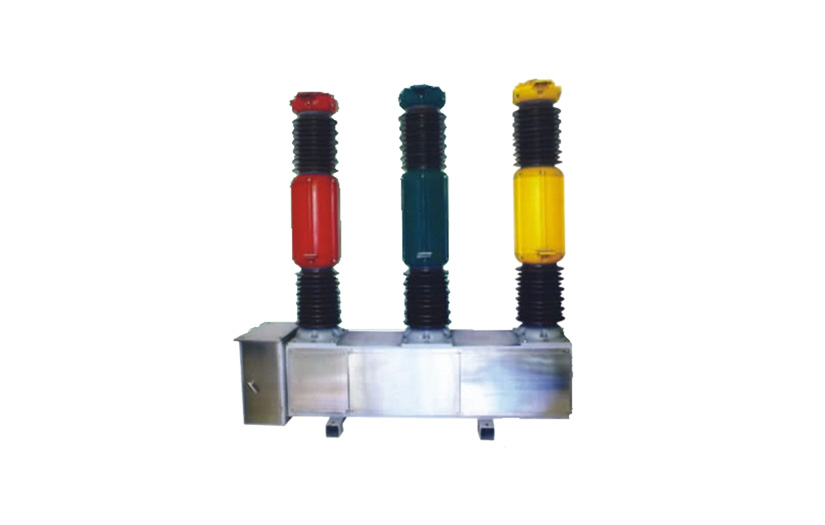

35kv真空断路器基本概念

   35kv真空断路器基本概念：

一、35kv真空断路器的使用寿命包含真空泵使用寿命、机械设备使用寿命和电气设备使用寿命三类：

1、真空泵使用寿命：

是用于考量真空灭弧室出厂设置工作日内，经运送、储放、安裝和运作中，其內部真空值是不是在容许工作中的真空值内。真空泵使用寿命是不是终结，关键是历经检测灭弧室内的真空泵工作压力是不是在容许工作中的***高值之中；

2、机械设备使用寿命：

就是指隔离开关自出厂设置工作日内的机械设备姿势频次，进行分、合实际操作即算一次，一般达到10000次左右。机械设备使用寿命关键在于不锈钢波纹管的使用寿命，机械设备使用寿命终结是金属波纹管裂开。危害机械设备使用寿命的关键要素，除自身 生产制造品质外，还将会自下缘故使金属波纹管加快受损： 危害机械设备使用寿命的关键要素，除自身 生产制造品质外，还将会自下缘故使金属波纹管加快受损：

⑴、应用自然环境的危害，如受有机化学浸蚀、高溫等的危害；

⑵、因为应用或调节不善，使金属波纹管造成塑性形变;

⑶、工作中时实际上行程安排过大或操动组织缓冲器的缓存力过大;

⑷、导向性设备不符合规定，动触杆健身运动时摇晃或金属波纹管磨擦;

⑸、金属波纹管遭受过大的扭矩而受损。

3、电使用寿命：

就是指额定值短路容量的分断频次或是是额定值工作中电流量的分断频次。电使用寿命是不是终结，能用断路器容许损坏薄厚来确认，当断路器损坏做到标准值时即表达灭弧室的电使用寿命终结。

二、35kv真空断路器的维修：

(一)、维修周期时间：

真空断路器的灭弧室自身 是不用维修的。真空断路器要是按规定安裝和调节后便可资金投入运作，而运作中的维护保养则非常简单。真空断路器在运作全过程中，当实际操作频次做到机械设备使用寿命的五分之一时，应停电了开展全方位的查验与调节。如机械设备使用寿命、电使用寿命近终结时，查验调节的周期时间还尽可能减少。

（二)、查验调节的主题思想：

查验调节关键有下列好多个层面的內容：

(1)、主控制回路接线端子排联接一部分的拧紧状况；

(2)、清理操动组织及灭弧室壳子；

(3)、在健身运动一部分加上润滑脂，拆换受损、生锈的零部件；

(4)、断路器损坏状况的查验；

(5)、真空灭弧室的真空值查验；

(6)、其他的主要参数的调节(关键是断路器开距、缩小行程安排的查验与调节)。

(三)灭弧室真空值的评定与拆换：

1、灭弧室真空值评定：

（1）真空断路器的真空值事关隔离开关的介电强度能和灭弧特性，实际上工作上要恰当分辨灭弧室的真空值是艰难的，常见的方式 是运用直流耐压试验法来判定的分辨真空值达标前提。

（2）断口直流交流耐压试验是查验灭弧室真空值的***合理方式 ，现阶段广泛选用。

（3）将灭弧室两断路器拉***额定值开距，在断路器间多方面额定值直流耐压试验，如产生闪络，则表明真空值已减少。

（4）在开展直流交流耐压试验时，真空灭弧室内通常会产生形式多种的发亮状况：

a、如产生开口闪点，健身运动着的火苗，或夹层玻璃内腔出現淡青色的辉光等；

b、这种发亮状况全是真空泵元器件独有的一切正常发亮状况，均与真空值不相干；

c、只能当灭弧室内造成了填满灭弧空间环境的辉光时，才可分辨为真空值欠佳；

d、这类辉光的色调与汽体成份相关：如气体为暗紫色：氡气为橙红色：乙醇为乳白色：水份为白中愈发淡黄色这些；

e、如灭弧室内造成这类辉光时，在承担额定值直流耐受性工作电压的1min内即产生闪络，这时可分辨真空灭弧室的真空值不过关；

f、当无实际要求时，针对10KV的真空断路器一般加42KV直流工作电压，耐压试验1min。实验时，应将工作电压从零渐渐地升到70%额定电流，平稳1min，随后再用0.5min匀称地升到直流额定电流，若能维持1min不出現实验设备跳电和电流量突然变化，即是达标。

（5）试验变压器的电流量灭磁：

a、针对单只真空灭弧室实验时，髙压侧电流量应灭磁在20mA，如一次实验2~6只灭弧室时髙压侧电流量应灭磁在40mA；

b、在直流耐压试验42KV左右时，真空泵元器件则有x放射线辐射源。因而，实验时要下设x射线防护对策，或试验者与被别试品中间应保持良好的间距。防止x放射线对人体的伤害。

2、35kv真空断路器灭弧室的拆换：

当真空灭弧室处在下类状况之一时，均还应拆换：

(1)、真空值显著降低或直流交流耐压试验不过关；

(2)、灭弧室的机械设备使用寿命已到标准值；

(3)、声响断路器的损坏小于3mm已到标准值；

(4)、灭弧室遭受受损已不可以一切正常工作中。

注：

拆换灭弧室的工作中非常简单，一般可按生产厂的使用手册的要求程序流程开展，拆换完毕后，解决机器设备的装配线规格、隔离开关的行程安排、超行程安排、开距开展测定、不过关时要以调节。其志开展直流交流耐压试验。

3、拆换真空灭弧室的常见问题：

(1)、灭弧室拆换务必用同型号的灭弧室，不容许用其他的型号规格的灭弧室替代；

(2)、装配线时务必留意导电杆与灭弧室中心线的平行度，平行度偏差一般规定不超2mm，以防灭弧室遭受剪应力和切力的功效；

(3)、隔离开关在分、合实际操作时，金属波纹管不可遭受摩擦阻力，不可与一切位置相磨擦；

(4)、动导电杆的轨迹应竖直，无论怎样也不可在金属波纹管周边造成火苗，金属波纹管的缩小，拉申量不能超过断路器容许的極限开距；

(5)、灭弧室端表面的压环每个方位上的支座反力要匀称；

(6)、导向性套能用聚四氟乙稀或耐热的尼龙布制做。如应用金属材料导向性套时，要操纵导向性套与金属波纹管中间的间距，以防在强电流量下产生的压力降在金属波纹管和导向性套中间造成火苗；

(四)主要参数的查验与调节：

1、总行程安排及断路器开距的调节：

真空断路器的总行程安排或灭弧室的断路器开距随额定电压的不一样有一定的差距，在产品手册中常有要求。

(1)、导电杆的总行程安排 一般根据调整吸合限位开关的螺丝的高宽比来做到标准值；

(2)、断路器开距及调节。断路器开距决策于真空断路器的额定电流，也决策应用标准下开断特性和耐压试验规定。针对某一种真空断路器的断路器开距从技术上常有要求。开距很小会造成分断工作能力和耐压试验水准的降低。不一样额定电流下的真空断路器断路器开距的挑选范畴可参照下表；

a、35kv真空断路器开距的挑选范畴：真空断路器：10kv为10—15mm，35kv为20—35mm，依据生产厂家的不一样，分别有不一样的要求；

b、断路器开距可由灭弧室动导电杆的实际上行程安排测出，断路器开距不过关时可根据调整减震胶垫薄厚来做到，一般提升减震胶垫薄厚时，断路器开距降低，于己开距扩大；

2、触碰行程安排及调节：

触碰行程安排的功效：

(1)、确保断路器在一定水平的电损坏后仍能维持一定的接触压力而靠谱地触碰；

(2)、给断路器合闭时出示缓存，降低跳跃；
