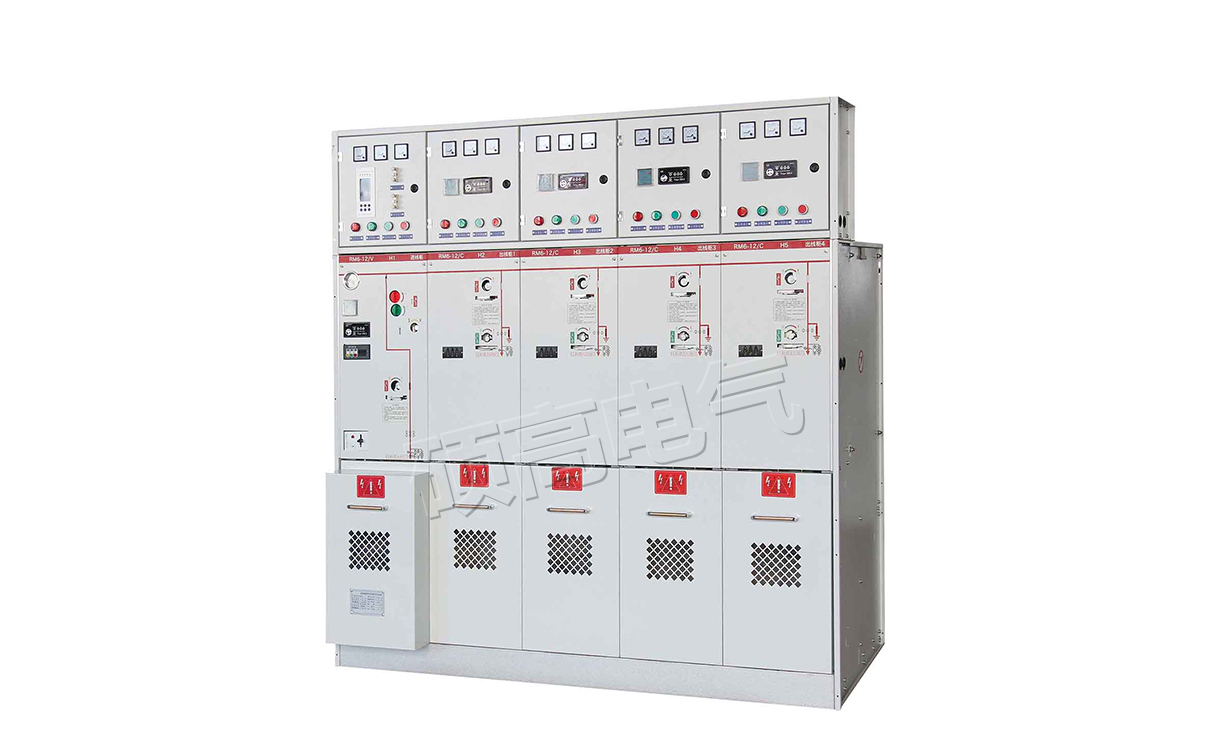

充气柜基本介绍

为了提高电源的可靠性，用户可以从两个方向获得电源，并且电源网络通常以环形连接。此供电方式简称为环网电源。工矿企业，住宅小区，港口和高层建筑中的交流10kV配电系统中，由于负载能力小，其高压电路通常由负载开关或真空接触器控制，并配有高压熔断器保护。该系统通常由环形网络供电，所使用的高压开关设备通常称为充气机。除向配电柜供电外，充气柜还将使电流通过环形电源网络（即，通过配电站的配电站提供给相邻配电站的电流），所以充气柜是高压母线。应根据配电站的负载电流和环网交叉电流的总和选择横截面，以确保操作为中 高压母线但无负载操作。目前，环形柜的类型很多，例如HK-10，MKH-10、8DH-10，XGN-15，SM6和FOX-HD系列。

充气柜通常分为三种类型：空气绝缘，固体绝缘和SF6绝缘。用于分配负载电流，断开短路电流和变压器空载电流，以及架空线和电缆线的充电电流。控制和保护，是环网电源和终端电源的重要开关设备。柜体中，带空气绝缘的负荷开关主要有产气，加压和真空型。 SF6绝缘的负荷开关为SF6型。由于SF6气体被封闭在外壳中，因此看不到由SF6形成的分隔裂缝。充气柜中的负荷开关，一般需要三个工位，即切断负荷，隔离电路，可行接地。气体发生，气体加压和SF6型负荷开关易于实现三个工位，并且真空灭弧室只能打开而不能隔离，因此一般的真空负荷环网开关柜在安装之前都装有隔离开关。负载开关。形成隔离断裂。
