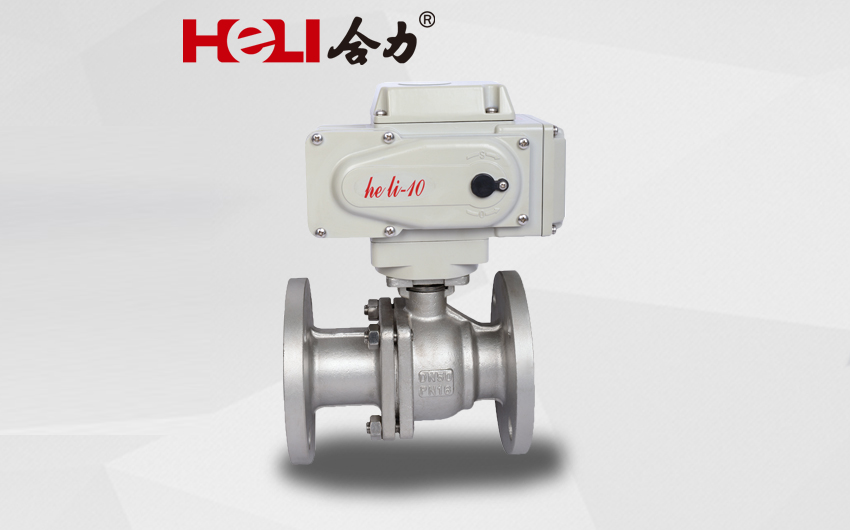

电动球阀控制器安裝与调节

电动球阀控制器安裝与调节：

1、依据所购买的电动球阀规格型号按图将其安裝固定不动，后控制面板上的接地端子务必靠谱接地装置。

2、控制器和电动式设备的电路原理图号是同样的，用电缆线按同样的接线端子号把控制器和电动式设备联接起

来，假如客户不用当场操纵，12、13、14接线端子不需接。电动式阀门控制器用以自动化控制系统软件中

时，12、13、14接线端子用以“全自动开”、“全自动关”相匹配数据信号的键入接线端子。

3、按住锁屏键，指示灯亮，当场远程控制电源开关偏向远程控制，远程控制显示灯亮。

4、用手柄将闸阀打开***50%开启度处，按住开阀或关阀键，查验闸阀的旋向与所按的功能键是不是一

致，如未相同马上按终止键，断开三相电源，替换三相电源中的随意两相。

5、按住电动球阀开阀键，当闸阀开全及时时，前板上的开阀显示灯亮；按下关阀键，当闸阀全关及时

时，前板上的关阀显示灯亮；当闸阀在开或关的全过程中必须终止时，按终止键，闸阀终止。

把4号和7号接线端子接线，前板上的安全事故灯亮。

6、当电动球阀闸阀处于开全部位时， 调前板上的调节电阻器，使开启度表显示信息100%处。

7、当场远程控制电源开关偏向当场，当场显示灯亮，短路故障12号和13号接线端子，闸阀和开向运作，为启动出光

情况；短路故障12号和14号接线端子，闸阀向关向运作，为启动出光情况。

8、后控制面板上的保险丝管5×20，1A。
